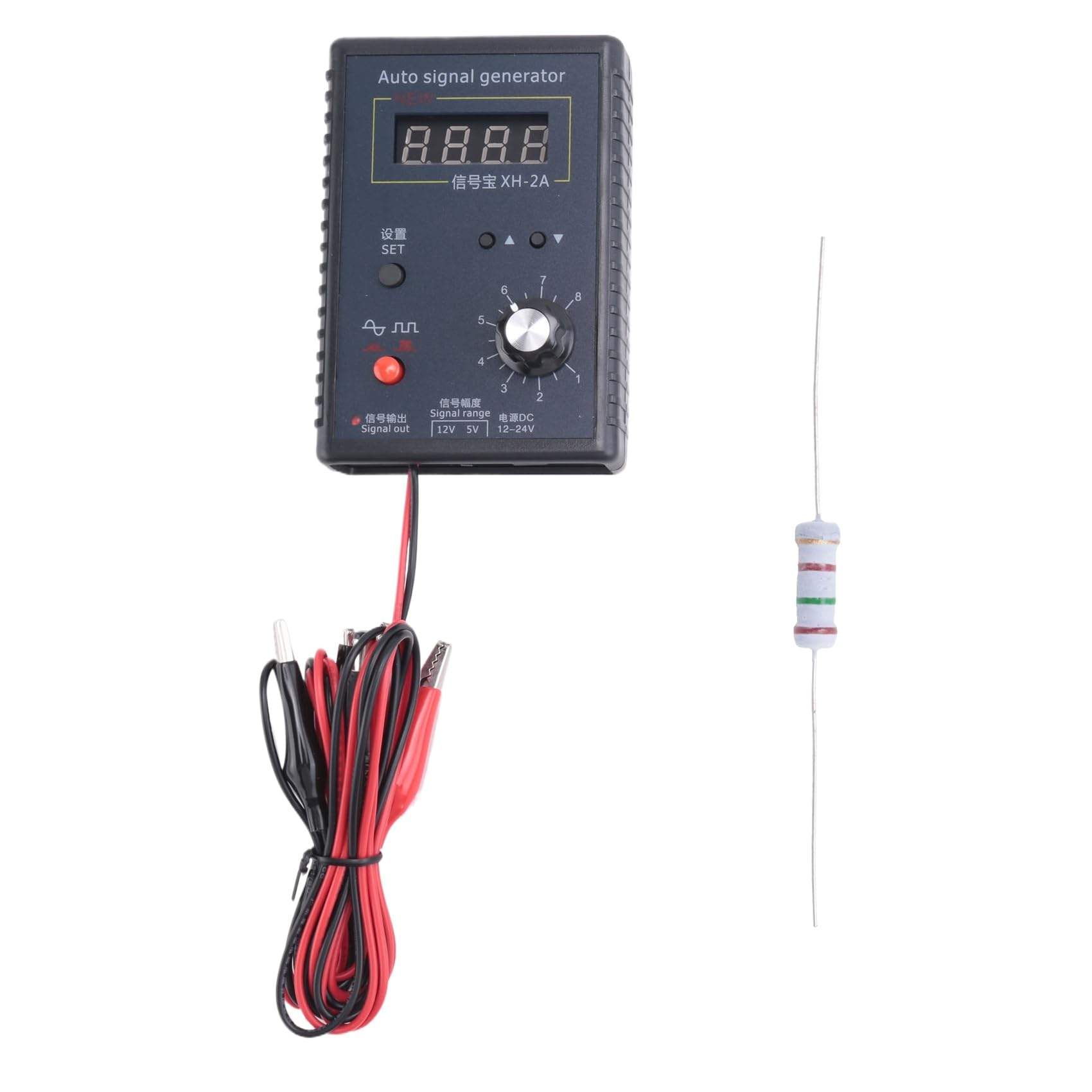

XH-2 Generatore di Segnale del VeIcolo Automatico Sensore di Sala 'Auto e Sensore di Posizione Metri Simulatore di Segnale 2Hz a 8KHz

- 3. Informazioni sull'ingresso di alimentazione di funzionamento: l'alimentazione di funzionamento del generatore di segnale è di 12 VCC, l'utente può utilizzare l'alimentazione 12 V per la batteria 'auto o utilizzare qualsiasi altro alimentatore switching regolato da 12 V o adattatore di alimentazione CA/CC.

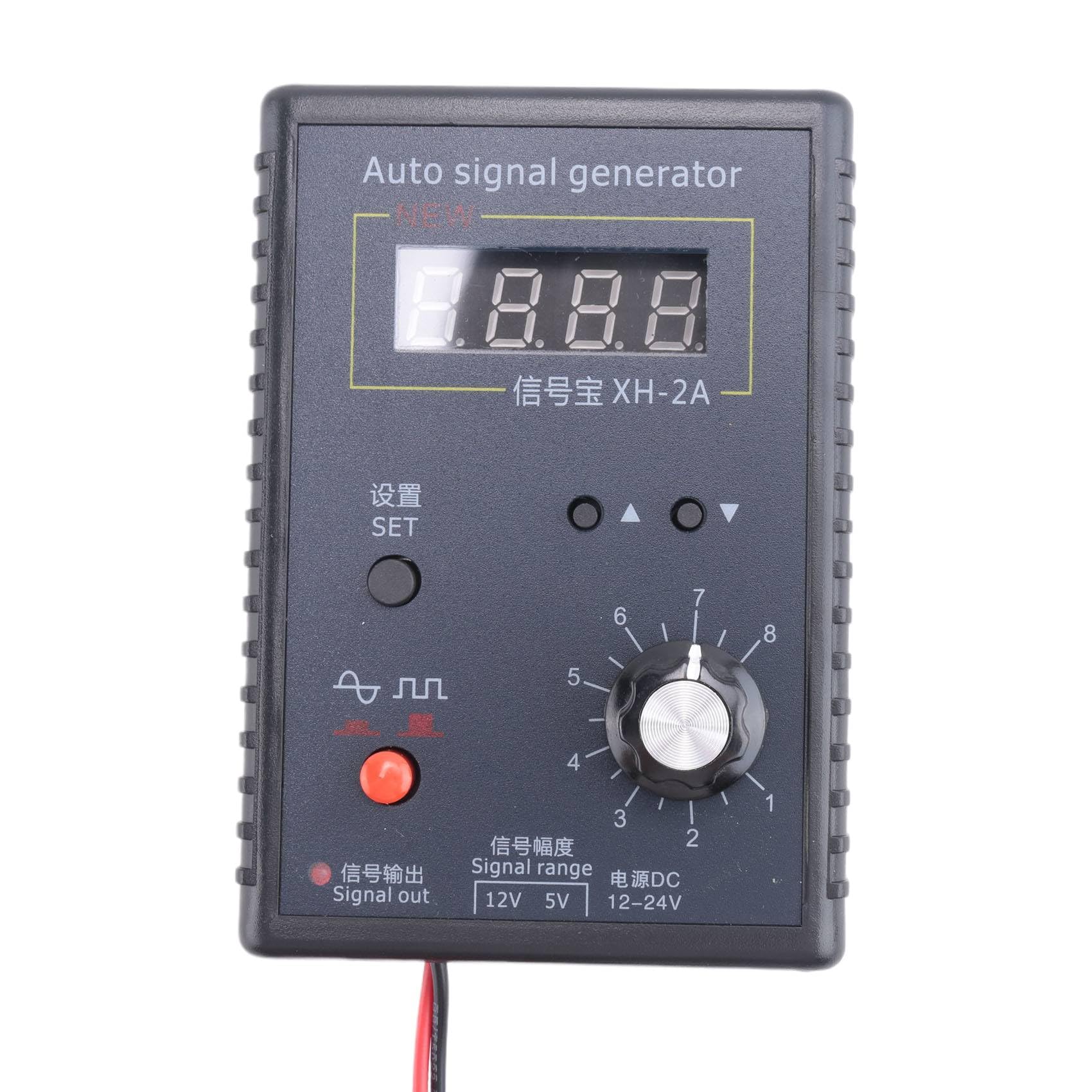

- 1. Tipo di segnale di uscita: funzione pulsante ROSSO: pulsante di commutazione segnale magnetoelettrico e segnale Hall. Premere il pulsante: emette un segnale magnetoelettrico. Rilasciare il pulsante: emette un segnale Hall. Per alcuni generatori, si preme il pulsante rosso, emette un segnale Hall, un pulsante di rilascio, un segnale magnetoelettrico.
- 4. Informazioni sull'uscita segnale GND. Se si utilizza uscita segnale Hall, uscita segnale GND e alimentazione funzionamento GND sono in massa comune, se si utilizza alimentazione funzionamento 12 V batteria auto, l'utente deve solo collegare positivo uscita segnale. 5. Se si utilizza un segnale di uscita magnetoelettrico, uscita segnale GND e alimentazione funzionamento GND NON sono in massa comune,
- 2. L'utente può utilizzare un multimetro per controllare il tipo di segnale di uscita. Utilizzare un multimetro (misura 20 V) per testare l'uscita del generatore di segnale, la sua uscita è di circa 5,8 V, la sua uscita è un segnale Hall, se l'uscita è 0 V, il tipo di segnale di uscita è un segnale magnetoelettrico.
- 5. Se si utilizza un'uscita del segnale magnetoelettrico, l'uscita del segnale GND e l'alimentazione di funzionamento GND NON sono in massa comune, l'utente deve collegare correttamente il segnale di uscita positivo e il segnale di uscita GND negativo, in modo dal generatore di segnale può funzionare normalmente.
