Modulo trasmettitore AM, scheda trasmettitore radio a onde corte, stabilizzazione di frequenza a cristalli 21MHZ, condensatore filtro da C1 a C6, kit amplificatore radio SW, per trasmissioni campus
Product Specification
Dimensioni articolo: LxPxA: 16 x 13 x 2 cm
Produttore: EBTOOLS
Marchio: EBTOOLS
- Applicazione: Questo è un trasmettitore a onde corte, utilizzato principalmente in esperimenti e test radio a onde corte, capisce il principio della modulazione AM.
- Struttura: Principalmente consiste di ingresso di potenza, amplificazione del suono, modulazione del suono, oscillazione ad alta frequenza 21MHZ, amplificazione ad alta frequenza di classe C, filtro passa basso 21MHZ.

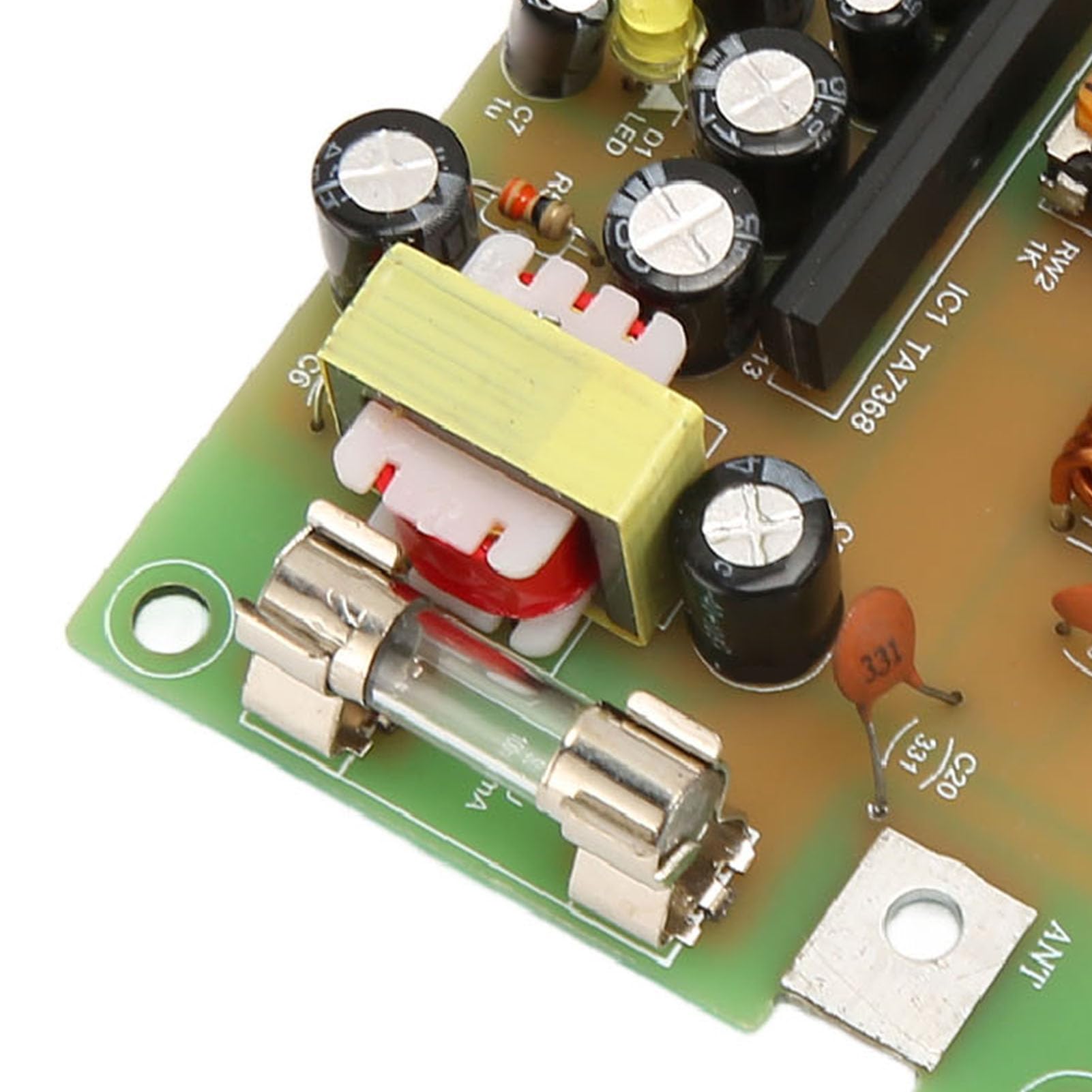

- Ingresso alimentazione: scheda trasmettitore radio AM professionale, da C1 a C6 per i condensatori del filtro, ridurre le increspature di interferenza dell'alimentazione.
- Modulazione del suono: Trasformatore B1 induttanza secondaria tensione sonora sovrapposta alla corrente continua, per ottenere la tensione di modulazione con il cambiamento della sorgente sonora.

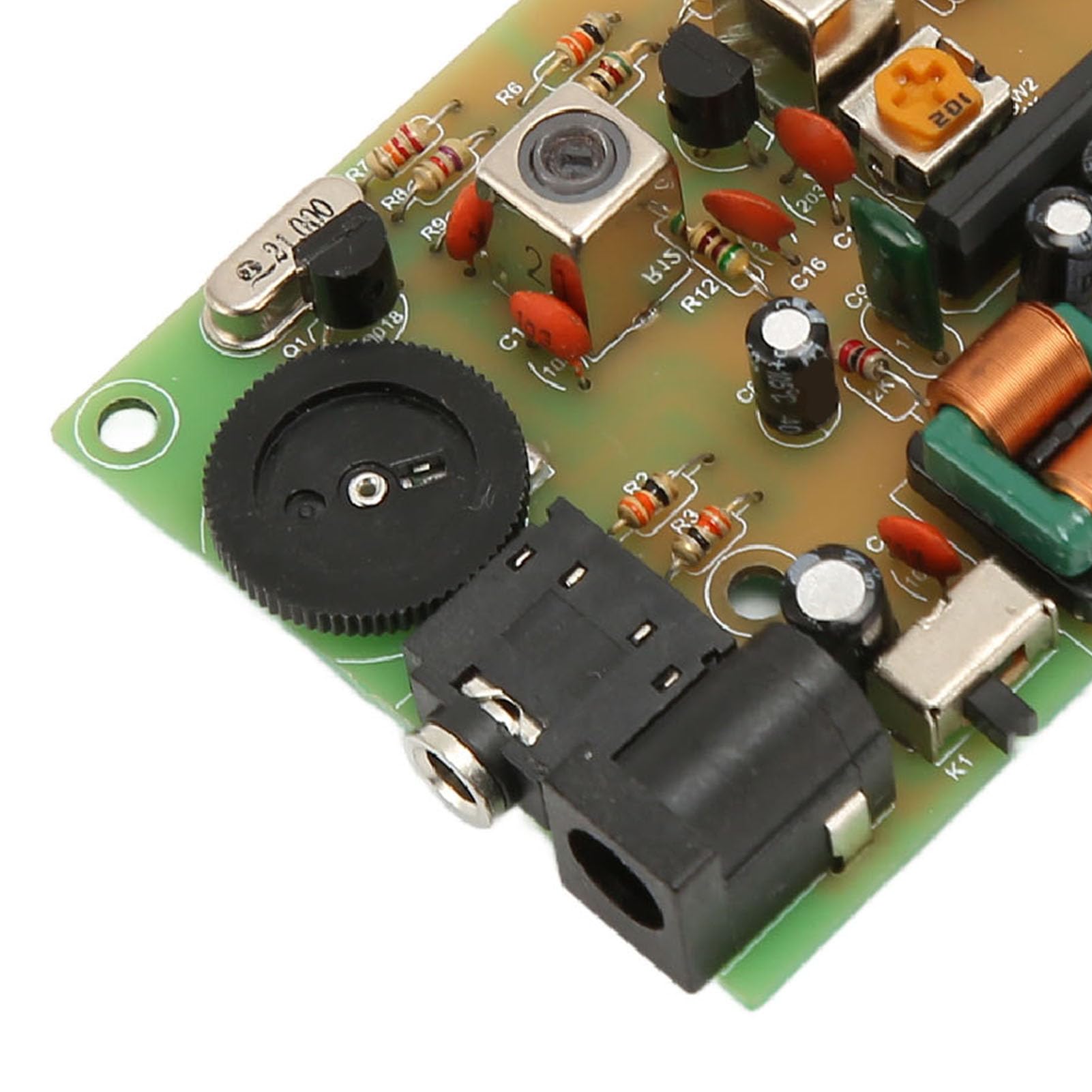

- Oscillazione ad alta frequenza: 21MHZ oscillazione ad alta frequenza, cristallo Y1 nel circuito è una risonanza parallela, equivalente all'induttore.
