FT114-43 - Anello toroide con nucleo in ferrite, diametro interno 19,1 mm, per HF Choke EMV, cavo anti-interferenza, radio amatoriale

- Per la soppressione delle interferenze EMC e le strutture RF: il materiale 43 (NiZn) è utilizzato secondo Fair-Rite particolarmente per sopprimere EMI collegati a 20-250 MHz e utilizzato anche per i choker in modalità comune ad alta frequenza, ideale come nucleo avvolgente per sistemi anti-interferenza e filtraggio.
- Comfort di avvolgimento in dimensioni compatte: diametro interno 19 mm offre spazio pratico per curve pulite e isolamento, ma rimane maneggevole per piccoli alloggiamenti. Nota: con ogni turno aggiuntivo, lo spazio libero diventa più piccolo – prendere in considerazione quando si pianifica.
- Pianificabile tramite AL anziché "Try & Error": AL 510 nH ± 20% a 10 kHz (<10 gauss) - Costante di nucleo per avvolgimenti riproducibili; pianificare realisticamente la tolleranza ai valori set-set.

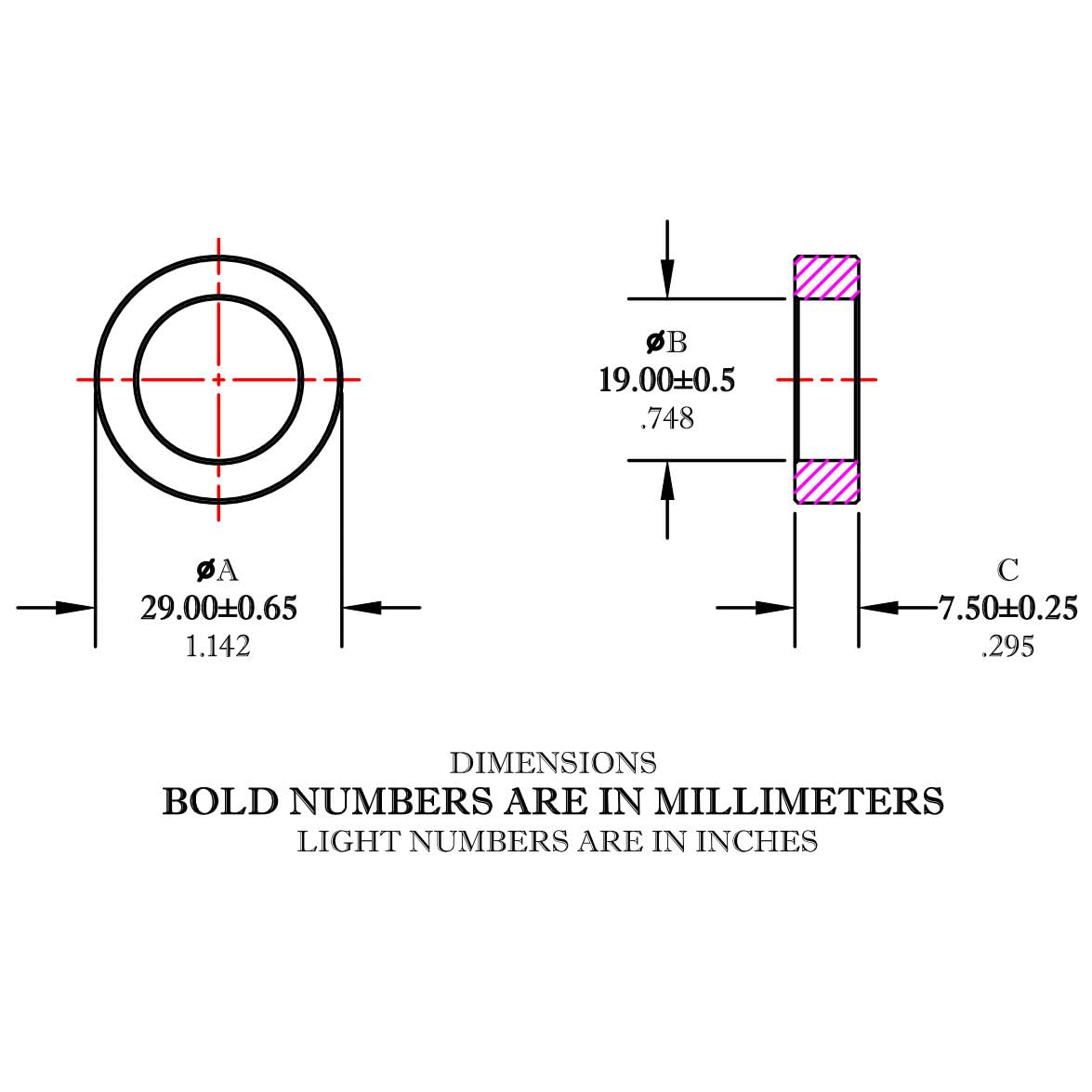

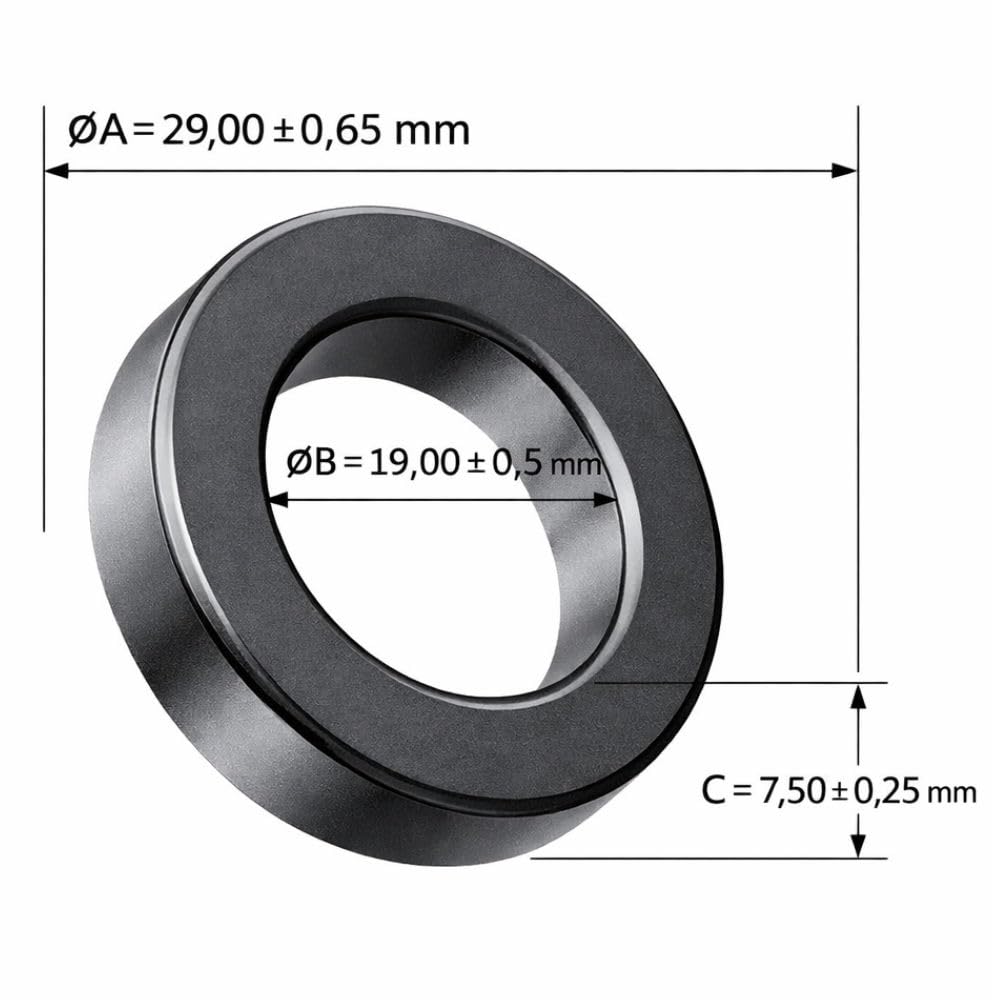

- Vestibilità e dimensioni (mm) con tolleranze: diametro esterno 29,00±0,65 diametro interno 19,00±0,50 altezza 7,50 ± 0,25 – importante se il nucleo deve adattarsi al supporto/alloggiamento e si desidera lavorare meccanicamente pulito.

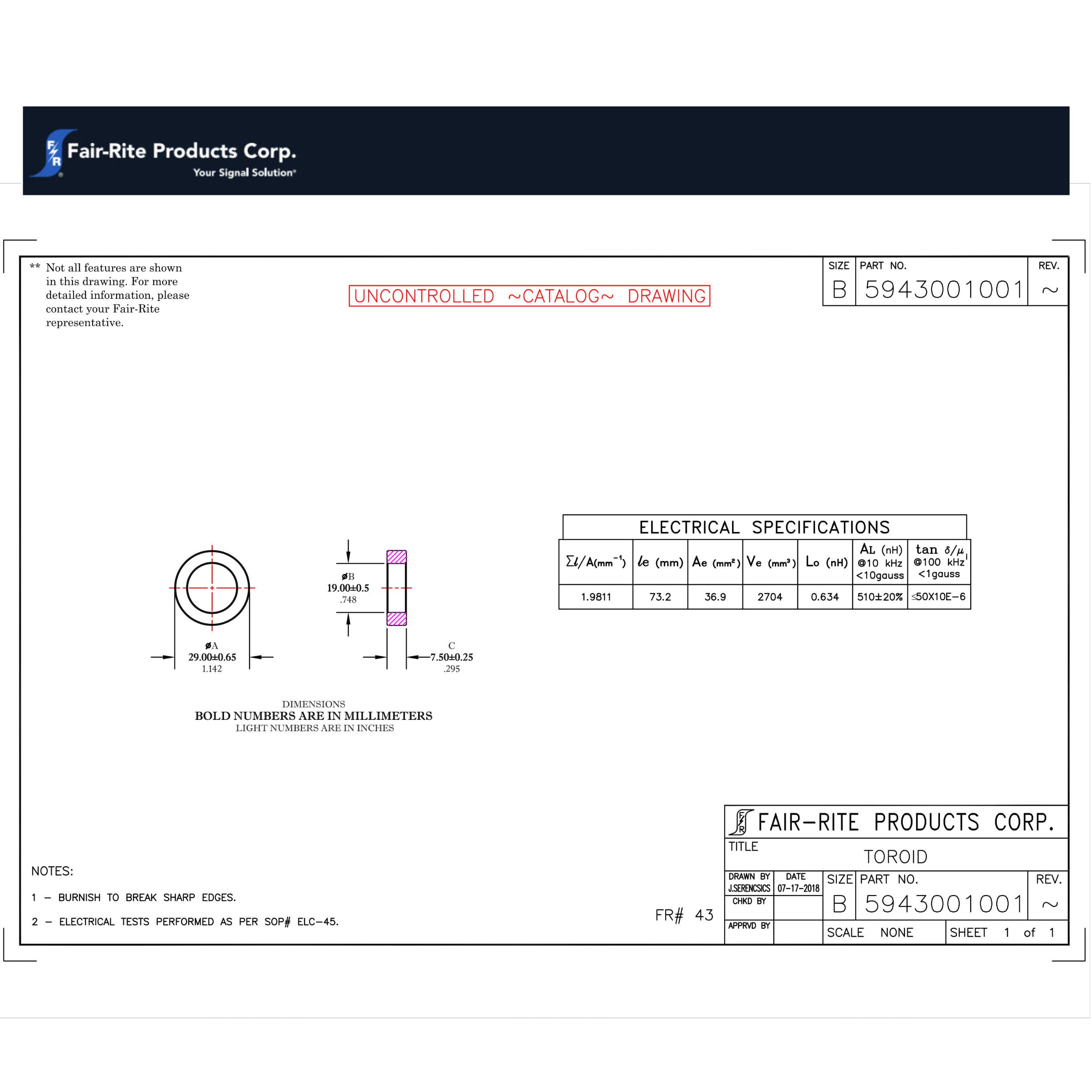

- Valori fondamentali per il calcolo e il documento di progetto: le 73,2 mm Ae 36,9 mm² Ve 2704 mm³ Lo 0,634 nH ρl/A 1,9811 mmʙ1 tan δ/µi ≤ 50 × 100 kHz (< 1 gauss).
- Denominazione & numero di parte: 2 pezzi FT114-43 (anche FT-114-43) - Codice articolo produttore alla fine: 5943001001.
