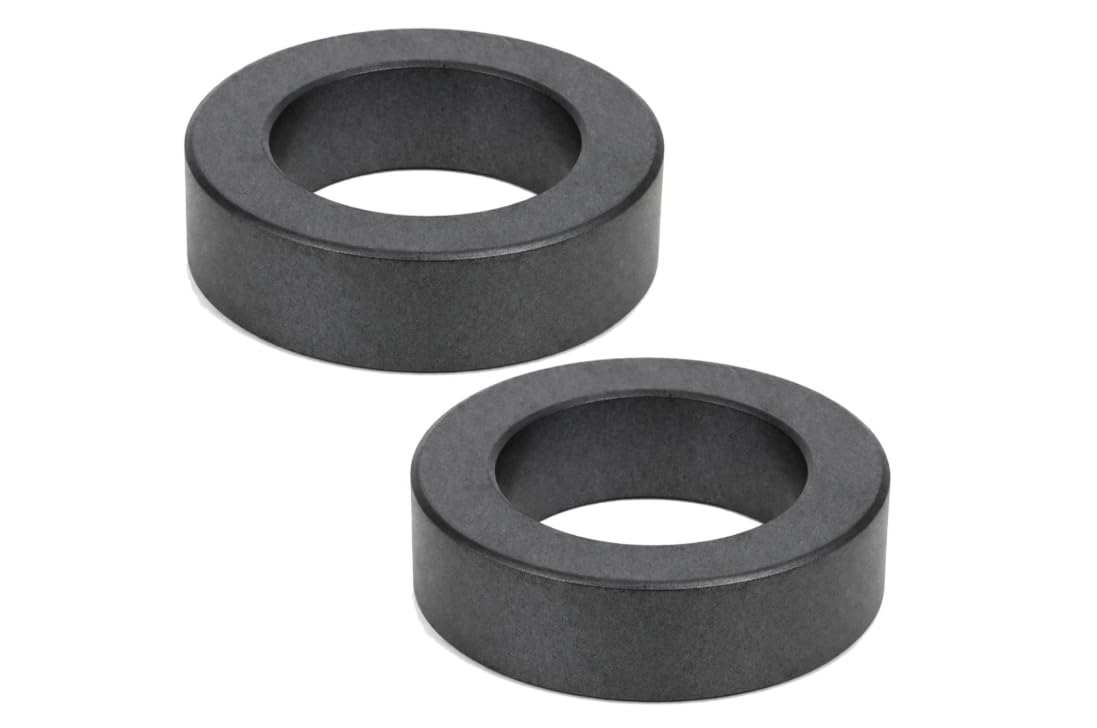

FAIR-RITE FT-140-43 - Anello toroidale con nucleo in ferrite FT140-43 con diametro interno di 23,4 mm per radio amatoriali con cavo di soppressione EMC Choke HF, confezione da 2

- Maggiore comfort di avvolgimento (diametro interno di 23 mm): il grande diametro interno (23,00 ± 0,55 mm) facilita notevolmente l'avvolgimento pulito, ideale per più giri o conduttori più isolati. L'interno libero diventa più piccolo ad ogni giro (tenere conto durante la pianificazione).
- Progettato per strutture EMV/RF: come nucleo di avvolgimento per la soppressione e gli avvolgimenti del filtro, ad es. Induttanze in modalità comune, stadi del filtro RF e trasformatore/balun (il risultato dipende dal numero di giro, dalla guida del conduttore e dal circuito).
- Può essere pianificato tramite AL invece di "try": AL 885 nH ±20% a 10 kHz (<10 gauss) - costante del nucleo per avvolgimenti riproducibili; pianificare realisticamente la tolleranza ± 20% ai valori predefiniti.
- Misura e dimensioni (mm) con tolleranze: diametro esterno 35,55 ± 0,75 diametro interno 23,00 ± 0,55 altezza 12,70 ± 0,50 – importante se il nucleo deve essere inserito nel supporto/alloggiamento e si desidera lavorare meccanicamente pulito.
- Valori fondamentali per il calcolo e il documento di progetto: le 89,1 mm Ae 78,4 mm² Ve 6991 mm³ Lo 1,106 nH θl/A 1,1361 mm-1 tan δ/µi ≤ 40×10-6 @100 kHz (<1 gauss).
- Designazione e numero di parte: 2 pezzi FT140-43 (anche FT-140-43) -
