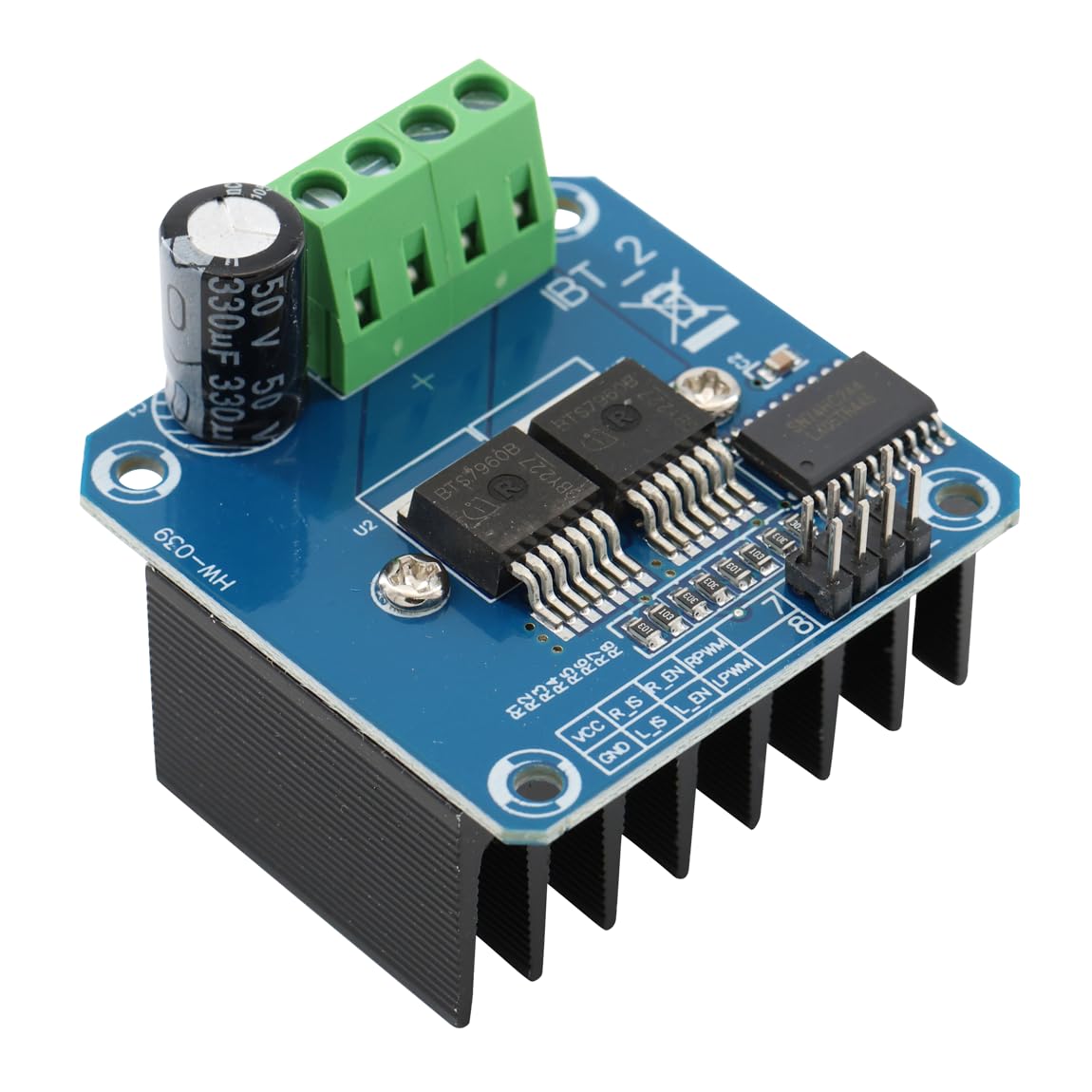

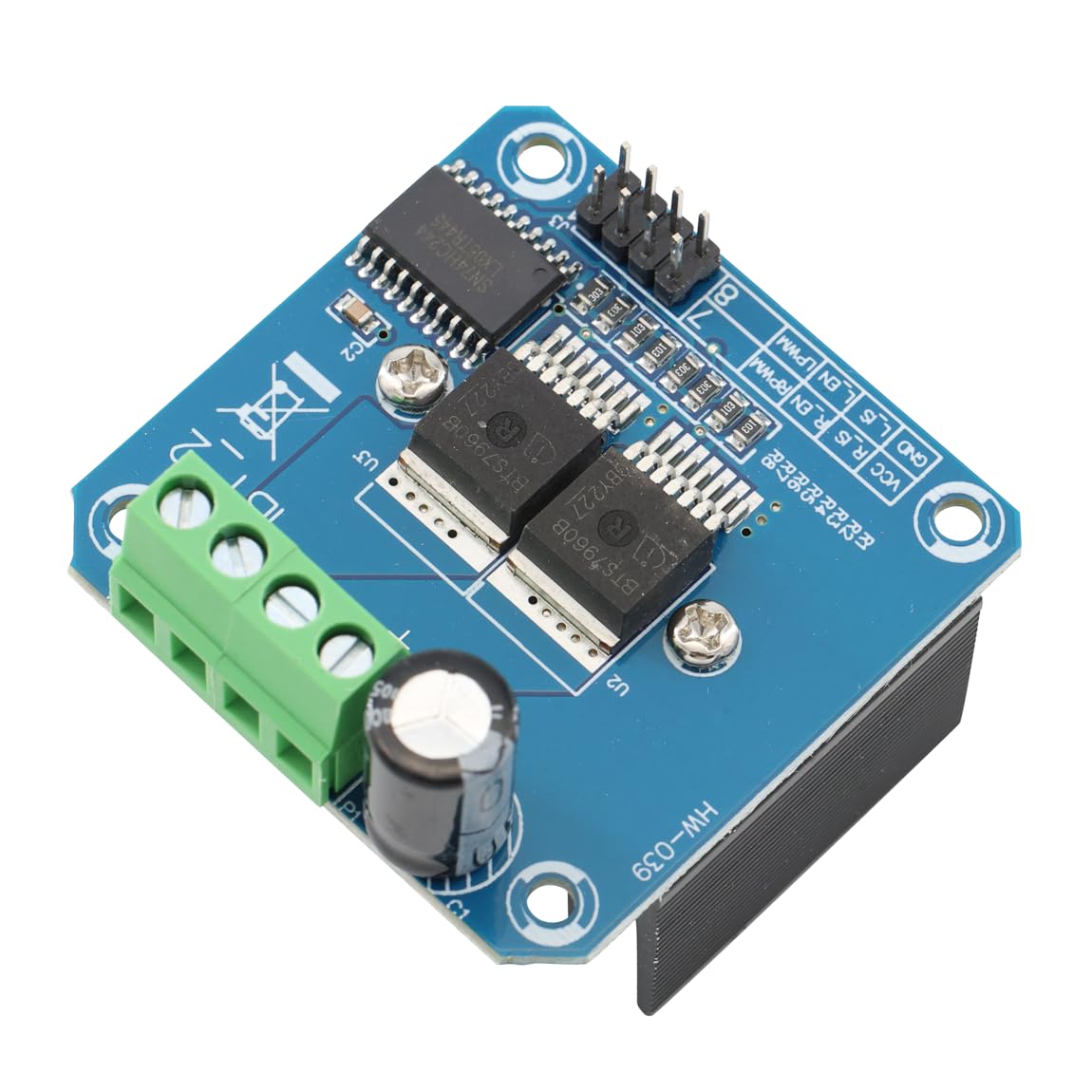

BTS7960 Modulo di azionamento motore passo-passo a doppio ponte H 5,5 V-27 V 43 A Controllo del limite di corrente Refrigerazione a semiconduttore PWM (Confezione da 3)

Marchio: DEWOTHV
Produttore: DEWOTHV
Numero di articoli: 3

- 【Panoramica del prodotto】Il circuito driver a doppio ponte H BTS7960 offre potenti capacità di pilotaggio e frenatura, isola efficacemente il microcontrollore e il driver del motore e gestisce un'elevata corrente di 43 A.

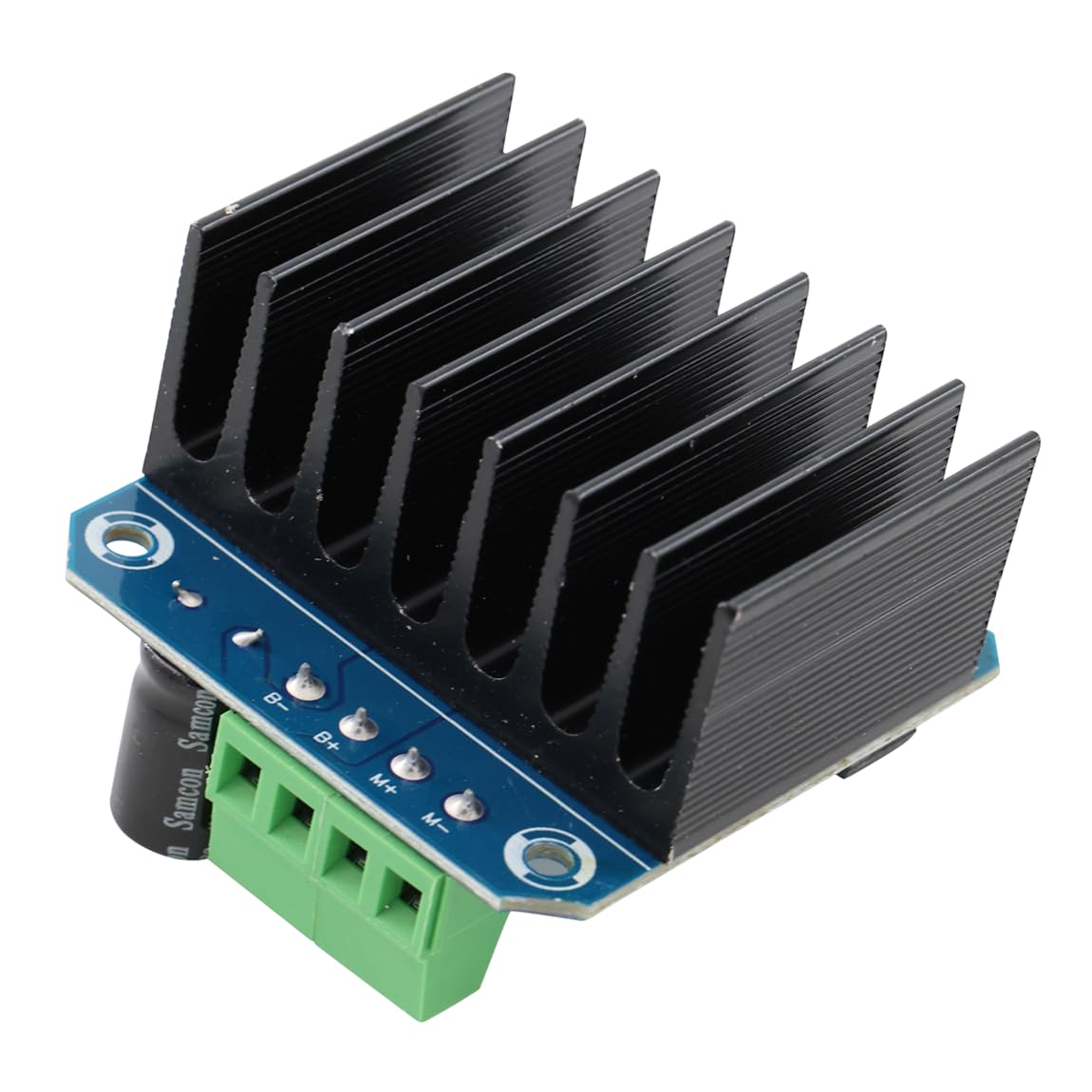

- 【Caratteristiche】Isolato dalla tensione di 5 V del microcontrollore per un'efficace protezione del microcontrollore; indicatore di alimentazione a 5 V integrato; indicatore della tensione di uscita del driver del motore; dissipatore di calore saldabile;
- 【Parametri tecnici】Dimensioni: 4 x 5 x 1,2 cm; controllo della rotazione avanti e indietro del motore; due ingressi PWM con una frequenza fino a 25 kHz; due uscite di segnalazione di errore di sovracorrente del canale caldo; alimentazione a 5 V isolata (condivisa con i 5 V dell'MCU) o l'alimentatore a 5 V integrato; intervallo di tensione di alimentazione: da 5,5 V a 27 V;

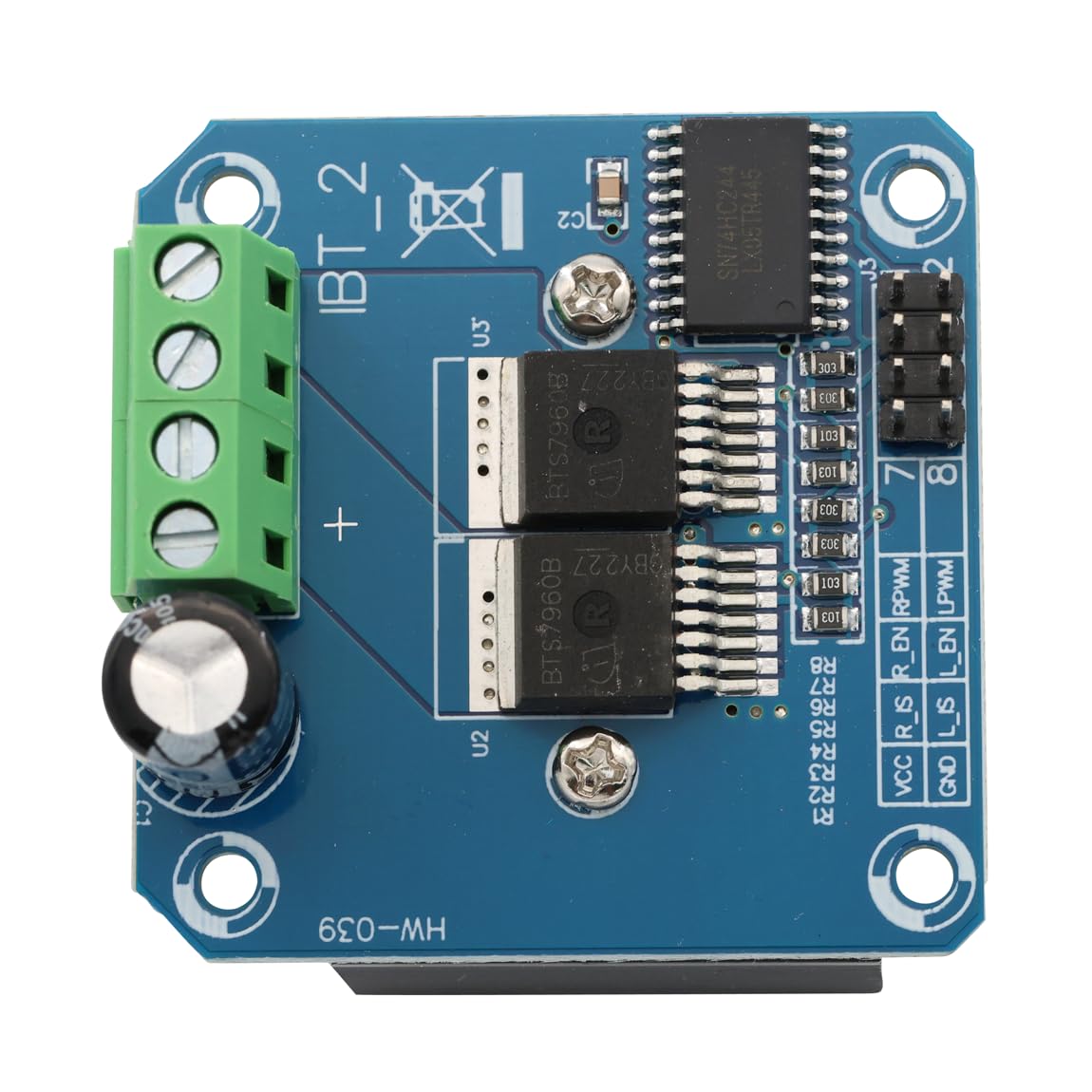

- 【Definizione dei pin】RPWM: PWM a rotazione destra; LPWM: PWM per svolta a sinistra; R_EN: Abilitazione svolta a destra (attivo alto); L_EN: Abilitazione svolta a sinistra (attivo alto); R_IS: Avviso corrente svolta a destra (può essere lasciato flottante); L_IS: Avviso corrente svolta a sinistra (può essere lasciato flottante); VCC: 5 V;GND: Segnale basso comune
- 【Istruzioni di cablaggio】Metodo 1: VCC: alimentazione a 5 V dal microcontrollore (MCU); GND: alimentazione GND dal microcontrollore (MCU); L_PWM: PWM per sterzo in senso antiorario (CW) o alimentazione a 5 V dal microcontrollore (MCU); R_PWM: PWM per sterzo in senso orario (CCW) o alimentazione a 5 V dal microcontrollore (MCU); R_EN e L_EN: alimentazione a 5 V dal microcontrollore (MCU)
